Elevador de contenedores UVK 2021 - DM

Elevador de contenedores UVK 2021 - DM

Elevador de contenedores no partido, con control manual por distribuidor de palanca y barra de apertura manual.

Elevador de contenedores UVK 2021 - DM

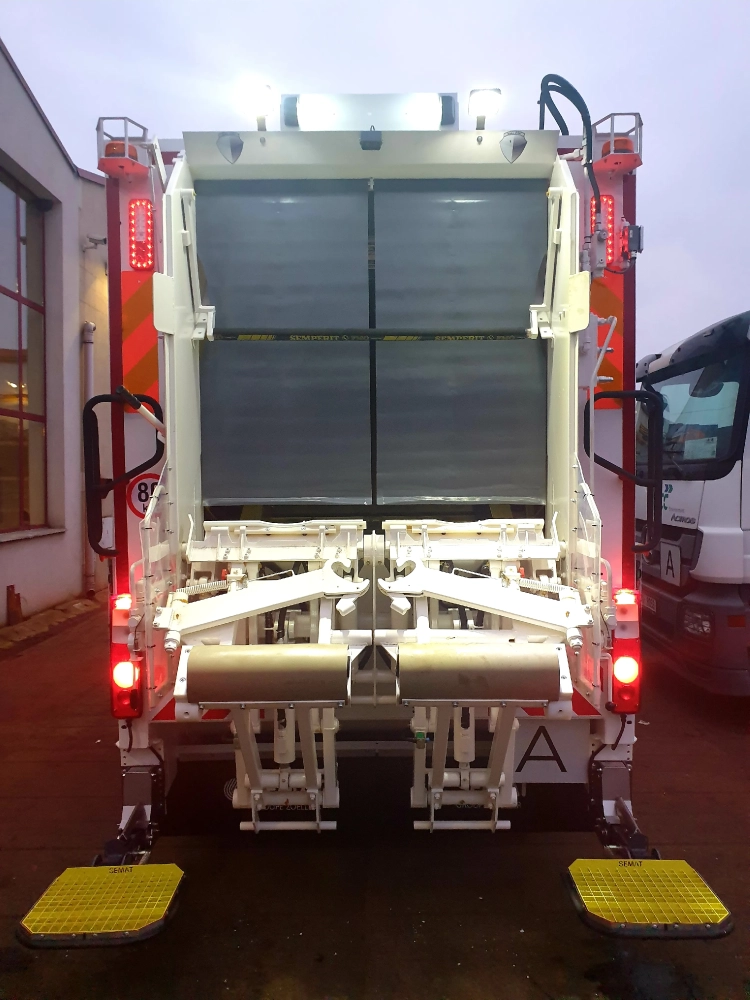

Foto ilustrativa
Solicitar fabricación

Este elevador de contenedores se basa en un sólido bastidor, gracias al cual requiere un mantenimiento mínimo. En el eje no dividido van fijados los brazos basculantes, que forman el mecanismo de cuatro componentes. Los brazos tienen en su extremo un soporte con perfiles para elevado de contenedores entre 70 y 340 l. También hay otros brazos abatibles para elevar contenedores entre 660 y 1100 l montados a los lados del soporte. La apertura de contenedores con tapa redonda y capacidad de 1100 l se realiza mediante una barra fija de control mecánico.
El movimiento del elevador corre a cargo de cuatro cilindros hidráulicos. El elevador se maneja mediante un distribuidor hidráulico de palanca, con mandos a izquierda y derecha. El elevador va fijado a la superestructura mediante seis tornillos. La boca de vaciado está tapada con una cortina partida. En posición de transporte, el elevador queda inmovilizado mediante un seguro con muelle. Seguridad máxima para el personal, gracias a la cinemática del movimiento efectuado por el elevador. El elevador durante su ascenso solo se mueve verticalmente. Dos mamparas laterales de protección para evitar que el personal introduzca cualquier extremidad en el espacio del elevador con elementos móviles.
El elevador está pensado para su montaje en superestructuras destinadas a la recogida de residuos que tienen compuerta trasera según la norma DIN 307 31. Si la superestructura no se ajusta a la norma DIN 307 31, es necesario efectuar el montaje añadiendo un bastidor intermedio.
Es posible añadir un identificador de contenedores a este elevador.

Datos técnicos del elevador UVK 2021 - DM

  • Indicado para contenedores de residuos:
    • redondos 70 l y 110 l,
    • cuadrados, de dos ruedas 120, 240, 340 l, de cuatro ruedas 660-1100 l incluso con tapa plana
  • Duración del ciclo vaciado/descenso: caudal del líquido hidráulico a presión en el acoplador: mín. 33 l, máx. 50 l / min
    • 70 a 340 l - 8 segundos
    • 660 a 1100 l - 14 segundos
  • Presión de servicio: 180 bar
  • Presión máx. en la bomba: 210 bar
  • Peso: 550 kg
  • Altura del dispositivo: 1300 – 1650 mm
  • Pintura: base reactiva y pintura de acabado acrílica en colores RAL.
