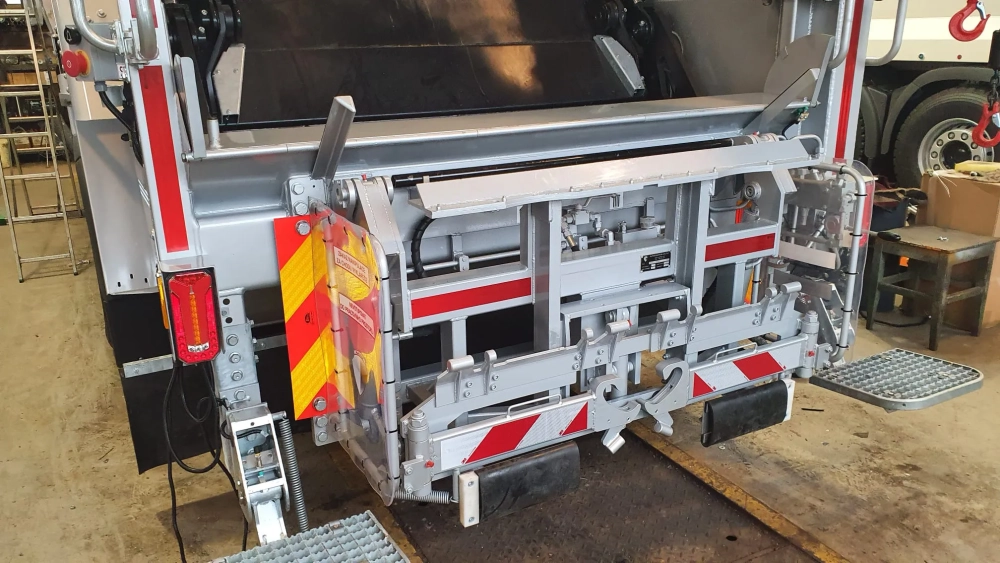

Elevador de contenedores OCK 1124

Elevador de contenedores abierto, de robusta construcción con unos requisitos de mantenimiento mínimos. En los ejes van fijados los brazos basculantes, que forman el mecanismo de cuatro componentes. Los brazos tienen en su extremo un soporte con perfiles para elevado de contenedores (80 - 340 l según ČSN EN 840-1, 500-1100 l según ČSN EN 840-2 a 770-1100 l según ČSN EN 840-3) gracias a sus ganchos integrados, es posible elevar contenedores (35 - 50, 110 l según DIN 6628/9).

También tiene otros brazos abatibles para elevado de contenedores (500 - 1100 l según ČSN EN 840-2/3) a los lados del soporte. El movimiento del elevador corre a cargo de tres cilindros hidráulicos. El control del elevador se efectúa mediante distribuidor hidráulico de palanca situado a la derecha. El elevador va fijado a la estructura mediante unas placas de montaje. Seguridad máxima para el personal, gracias a la cinemática del movimiento efectuado por el elevador. El elevador durante su ascenso solo se mueve verticalmente. Dos mamparas laterales de protección para evitar que el personal introduzca cualquier extremidad en el espacio del elevador con elementos móviles.

Es posible montar un identificador de contenedores en el elevador.

Datos técnicos del elevador OCK 1124

• Control del elevador: a un lado, a la derecha del elevador
• Modo de vaciado de contenedores: caudal de líquido hidráulico en el acoplador: mín.33 l, máx. 50 l/ min
  • a) mediante ganchos integrados 35 - 50, 110 l según DIN 6628/9
  • b) mediante perfiles 80 - 340 l según ČSN EN 840-1, 500-1100 l según ČSN EN 840-2 y 770-1100 l según ČSN EN 840-3
  • c) mediante dos brazos laterales y seguro 500 - 1100 l según ČSN EN 840-2/3
• Presión de servicio: 150 bar
  • contenedores hasta 340 l - 10 segundos
  • contenedores entre 500 l y 1100 l - 14 segundos
• Caudal de líquido hidráulico: 20 - 30 l
• Peso: 320 kg
• Altura del dispositivo: 850 – 1150 mm
• Nivel sonoro: 76 dB
