Kippanlage OCK 1124

Kippanlage OCK 1124

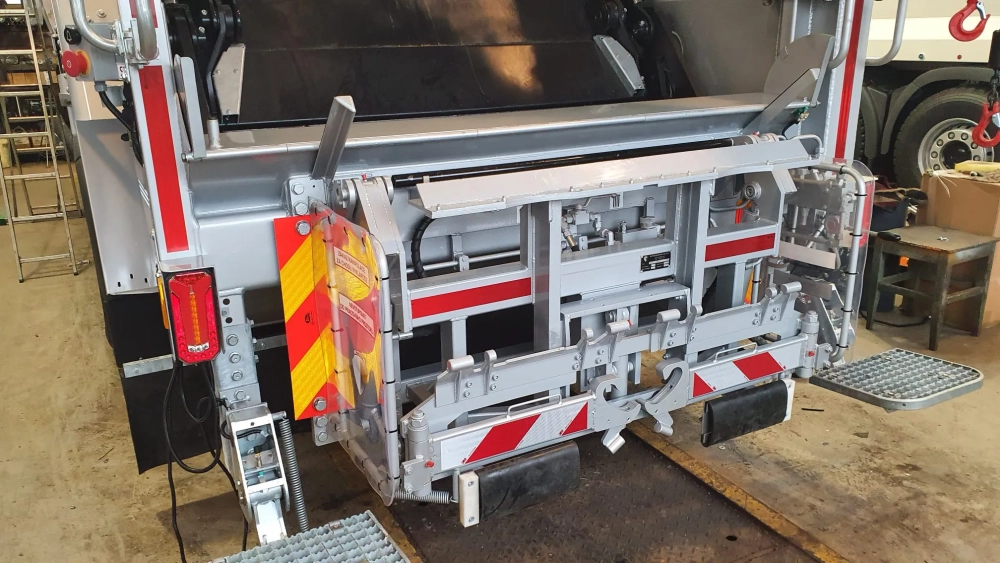

Ungeteilte, geöffnete Kippanlage mit manueller Steuerung des Hebelverteilers.

Kippanlage OCK 1124
Ilustrační foto
Herstellung anfragen

Auf der Achse sind kippbare Achsel angebracht, die ein viergliedriger Mechanismus bilden. Die Achsel sind mit Trägeranlage mit Kamm für Aufhängen von Behältern abgeschlossen (80 – 340 l nach der tschechischen Staatsnorm EN 840-1, 500-1100 l gem. der tschechischen Staatsnorm EN 840-2 und 770-1100 l gem. EN 840-3), mithilfe von eingebauten Haken können Behälter (35 – 50, 110 l gem. DIN 6628/9) gehoben werden.

Weitere schwenkbare Achsel für Ausschütten von Behältern (500 – 1100 l gem. der tschechischen Staatsnorm EN 840-2/3) sind seitlich des Trägers angebracht. Für den Gang der Kippanlage sorgen drei Hydraulikzylinder. Die ganze Kippanlage ist durch einen hydraulischen Hebelverteiler mit der rechtsseitigen Steuerung gesteuert. Die Kippanlage ist mit dem Aufbau mit der Montageplatte verbindet. Eine maximale Sicherheit des Bedienungspersonals ist dank der Kinematik der Bewegung der Kippanlage sichergestellt, da sich die Kippanlage beim Heben nur in der Vertikale bewegt. Zwei seitliche Schutzabdeckungen, damit keine Glieder des Bedienungspersonals im Bereich der beweglichen Teile der Kippanlage geraten können. An der Kippanlage kann ein Identifikator der Behälter angebracht werden.

An der Kippanlage kann Behälteridentifikator angebracht werden.

Technische Parameter der Kippanlage OCK 1124

  • Steuerung der Kippanlage: einseitig, an der rechten Seite der Kippanlage
  • Entleerung von Behältern: Fluss des Drucköls an der Kupplung: min. 33 l max. 50 l/min.
    • a) eingebaute Haken 35 - 50, 110 l gem. DIN 6628/9
    • b) Kamm 80 - 340 l gem. der tschechischen Staatsnorm EN 840-1, 500-1100 l gem. der tschechischen Staatsnorm EN 840-2 und 770-1100 l nach der tschechischen Staatsnorm EN 840-3
    • c) zwei seitliche Achsel und Zapfen 500 - 1100 l gem. der tschechischen Staatsnorm EN 840-2/3
  • Geschwindigkeit der Entleerung des Behälters/der Behälter: Betriebsdruck: 150 bar
    • Behälter bis 340 l - 10 Sekunden
    • Behälter von 500 l bis 1100 l - 14 Sekunden
  • Öldurchfluss: 20 - 30 l
  • Gewicht: 320 kg
  • Höhe des Einbaus: 850 – 1150 mm
  • Geräuschpegel:76 dB
